Système d’inspection VSP

Aussi modulaire que mobile : VSP est la solution souple de mise en œuvre universelle pour l’endoscopie technique vidéo

Jusqu’à présent, les techniciens SAV et les agents de maintenance avaient besoin, pour leurs inspections visuelles, des moyens optiques les plus divers. Des instruments nombreux, des investissements élevés, du temps de formation pour chacun des appareils.

Grâce à sa conception modulaire, notre système d’inspection VSP représente l’alternative intelligente, puisqu’il vous offre le maximum de souplesse en vous permettant de combiner une unité de commande et de visualisation universelle avec différents modules optiques.

Un seul système – des possibilités innombrables

Composez tout simplement la configuration optimale pour votre application et, au besoin, complétez le système au moyen de composants supplémentaires.

Qu’il s’agisse d’inspecter des installations industrielles, des conduites d’air ou de fumées, des raccordements domestiques, des systèmes d’aération ou des canalisations d'eaux usées, le système modulaire d’inspection VSP vous offre les possibilités d’application les plus diverses.

Utilisez par exemple le système VSP comme caméra d’inspection avec long jonc de poussée pour le contrôle visuel de canalisations d’eaux usées ou d’aération, comme endoscope à sonde flexible pour la visite intérieure de cavités difficilement accessibles ou comme boroscope à sonde rigide et vision duale pour l’inspection optique des machines et des systèmes.

Détectez ainsi rapidement les encrassements, les dommages et les défauts et enregistrez les photos ou les vidéos correspondantes sur carte SD aux fins de documentation.

Avantages pratiques :

  • Développement, design, fabrication :
    100 % Trotec
  • La solution universelle optimale pour de nombreuses applications VT (visual testing)
  • Un système modulaire : simplicité de combinaison et d’extension
  • Unité de commande robuste avec écran couleur et batterie lithium-polymère ultra-puissante – utilisable de façon universelle avec tous les composants système VSP
  • Des têtes de caméra lumineuses qui n’ont pas peur des coudes – orientables et pivotantes ou ultra-minces et étanches à l’eau IP67
  • Extension possible avec différents endoscopes et boroscopes vidéo

Toujours la bonne combinaison avec VSP

L’élément central du système VSP est constitué par l’unité de commande et de visualisation VSP-Control. Cette unité de commande et de visualisation peut être fixée en toute sécurité sur l'enrouleur du jonc de poussée et raccordée par connecteur universel à la tête de caméra mise en œuvre.

L’avantage particulier du système VSP est de vous permettre de combiner, pour effectuer vos inspections vidéo, l’unité de commande et de visualisation VSP-Control non seulement avec divers enrouleurs et têtes de caméra, mais aussi avec différents endoscopes et boroscopes.

Tout cela avec un seul système et toujours la même logique de commande.

Système d’inspection VSP avec unité de commande et de visualisation amovible

Vue d’ensemble de tous les composants système VSP

Unité de commande et de visualisation
VSP-Control

Unité de commande et de visualisation pour tête de caméra endoscope vidéo et boroscope vidéo.
Unité de commande VSP-Control

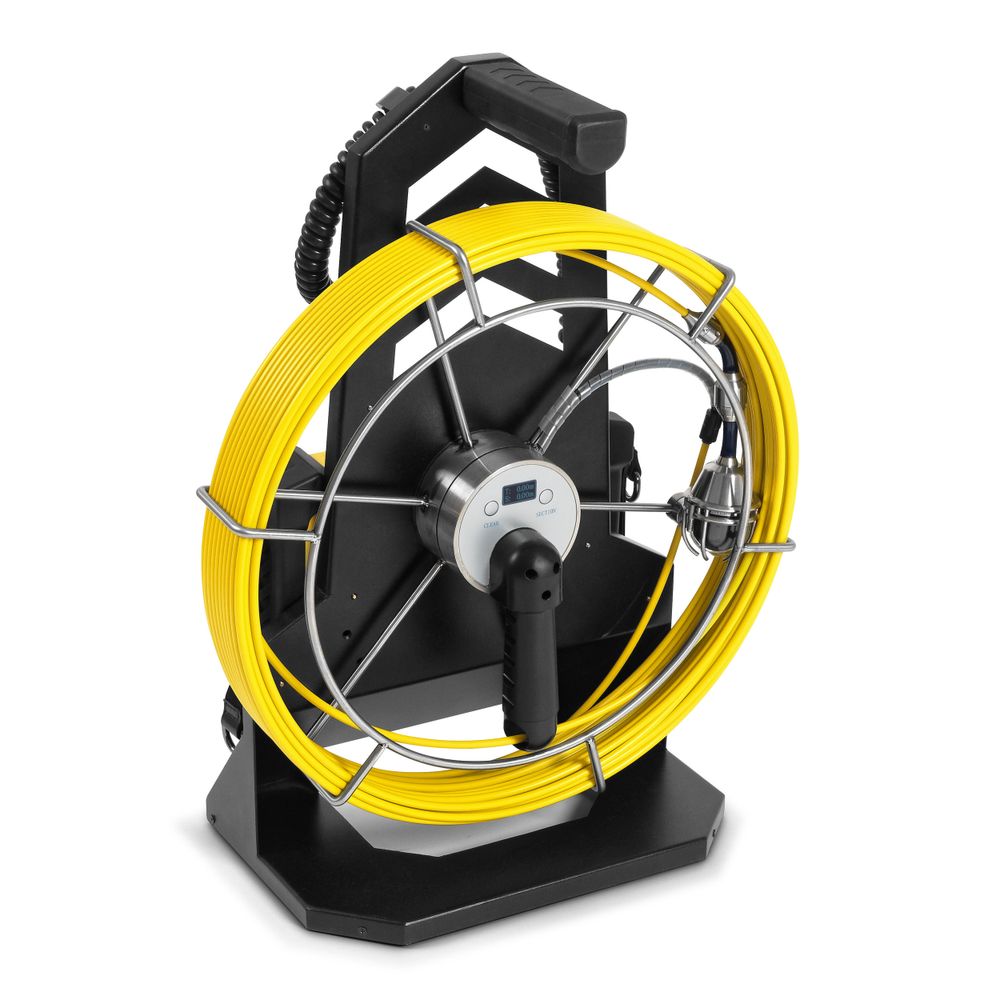

Enrouleur de jonc de poussée VSP-R30
Pour la mise en œuvre combinée aux fins d’inspection avec VSP-Control et différentes têtes de caméra. Un compteur métrique avec mesure des distances partielles est intégré.
Enrouleur de jonc de poussée VSP-R30
Têtes de caméra VSP-H
Deux têtes de caméra de ø 41 et 25 mm pouvant être vissées alternativement sur l’extrémité du jonc de poussée.
Têtes de caméra VSP-H

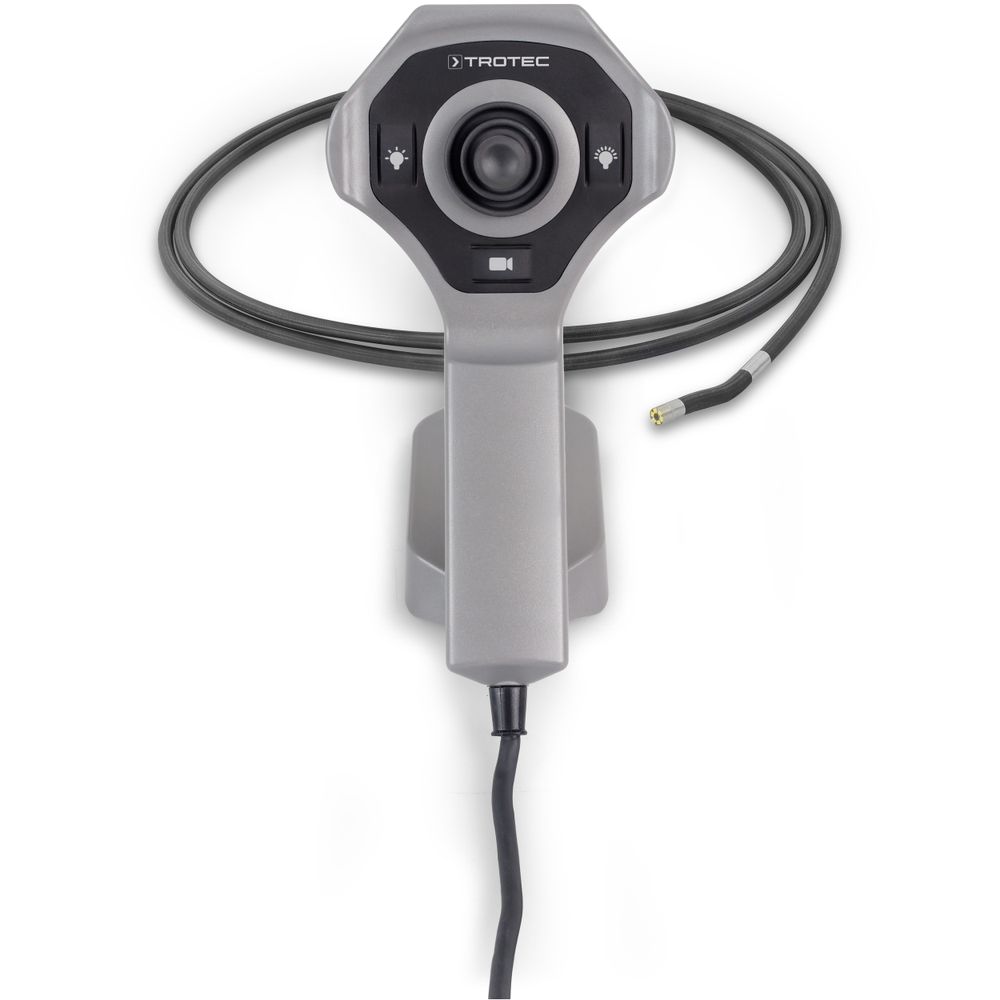

Endoscopes vidéo VSP-VS
Pour la mise en œuvre combinée aux fins d’inspection avec VSP-Control. Exécutions spéciales disponibles en plusieurs diamètres et longueurs.
Endoscopes vidéo VSP-VS

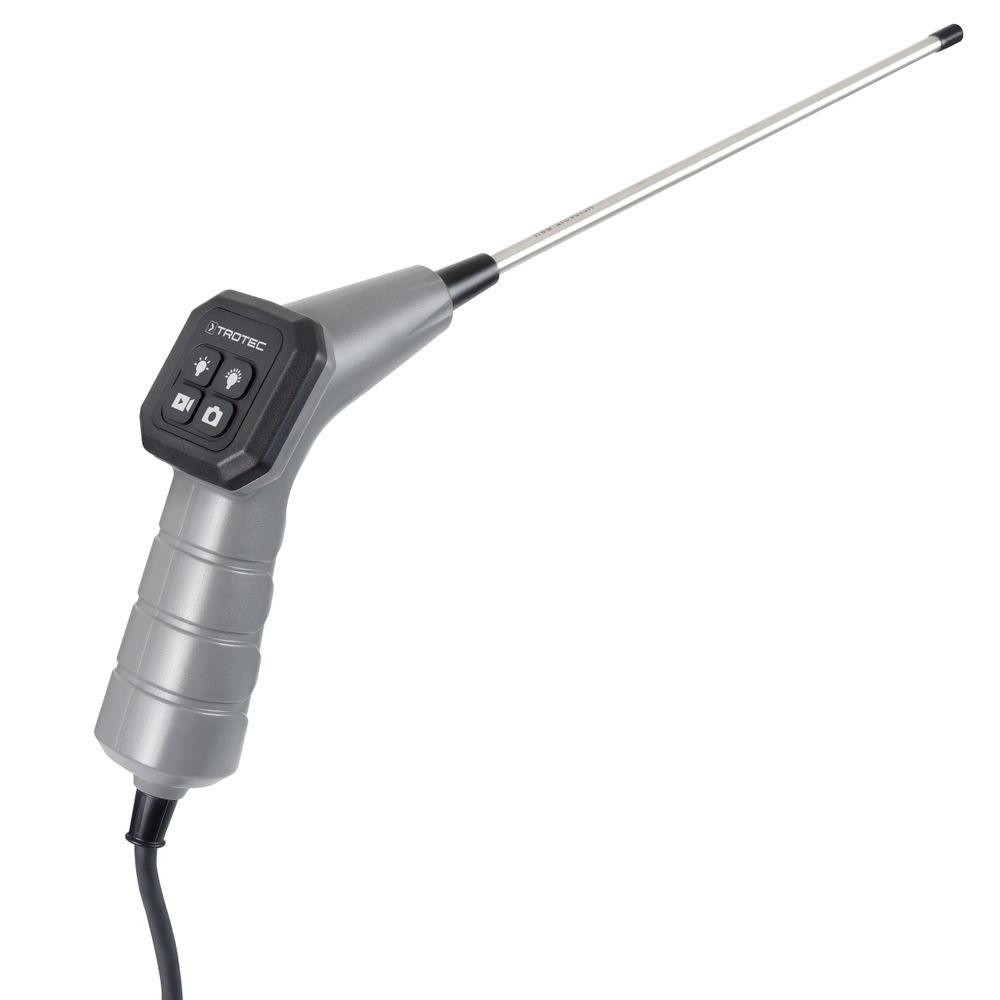

Boroscopes VSP-BS
Pour la mise en œuvre combinée aux fins d’inspection avec VSP-Control. Exécutions spéciales disponibles en plusieurs diamètres et avec direction de vision à 0° et/ou à 90°.
Boroscopes vidéo VSP-BS

En plus des descriptions des modules de cette page, vous trouverez rassemblées les informations détaillées supplémentaires sur tous les modules VSP et les versions disponibles à la page « Composants système VSP ».


Grâce à l’unité de commande VSP-Control, toutes les facettes de l’inspection VT sont entre vos mains

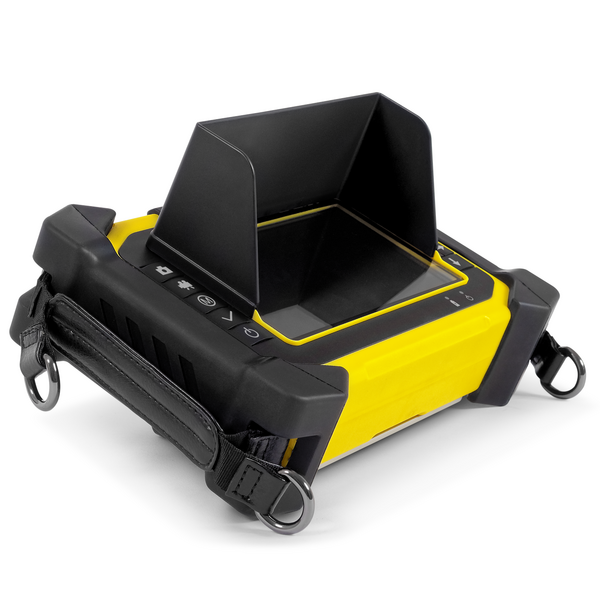

Le robuste boîtier en ABS avec indice de protection IP64 (1), protections latérales caoutchouc et dragonnes, offre un clavier caoutchouté et un écran Wide-VGA haut contraste (2) pouvant accueillir, au besoin, un pare-soleil (3).
Boîtier robuste en ABS avec pare-soleil enfichable
Deux goujons (4) sont implantés au dos de l’unité pour fixer celle-ci sur l’enrouleur de jonc de poussée VSP-R30 pendant le transport et l’intervention. Très pratique également : l’indicateur de capacité de la batterie (5) situé entre les goujons de fixation.
Indicateur de capacité de la batterie
Protégée par un couvercle, la prise pour connecteur universel (7) permet de raccorder la caméra de jonc, le boroscope ou le vidéoscope. Pour les besoins éventuels d’une meilleure observation, l’unité peut également être posée sur son pied dépliable (6).
Pied intégré

Chez les bonnes caméras d’inspection aussi, tout est dans la tête

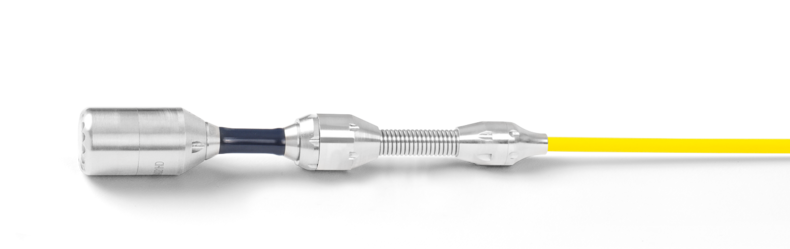

Tête de caméra VSP-H41M

Par exemple la tête de caméra VSP-H41M, orientable sur 360° et pivotante sur 180°, qui vous permet, grâce à ses 12 LEDs à éclairage variable, d’obtenir en un rien de temps une vue d’ensemble complète dans les tuyaux, les puits ou les canalisations d’aération.



Set caméra et enrouleur de jonc de poussée VSP3041 pour l’inspection des canalisations et des tuyaux

Profitez de la flexibilité modulaire du système VSP, par exemple avec le set caméra et enrouleur de jonc de poussée VSP3041, configuré en usine, composé des éléments système suivants :

Avec ce set, vous disposez d’une caméra pour jonc optimale dont vous pouvez étendre le champ d’application de façon économique en ajoutant des composants VSP.

Seul le système d’inspection VSP de Trotec est en mesure de vous offrir une telle souplesse d’utilisation.

Set caméra et enrouleur de jonc de poussée VSP3041 pour l’inspection des canalisations et des tuyaux

Possibilités d’extensions bon marché pour l’inspection de machines, d’installations ou de systèmes de bâtiments

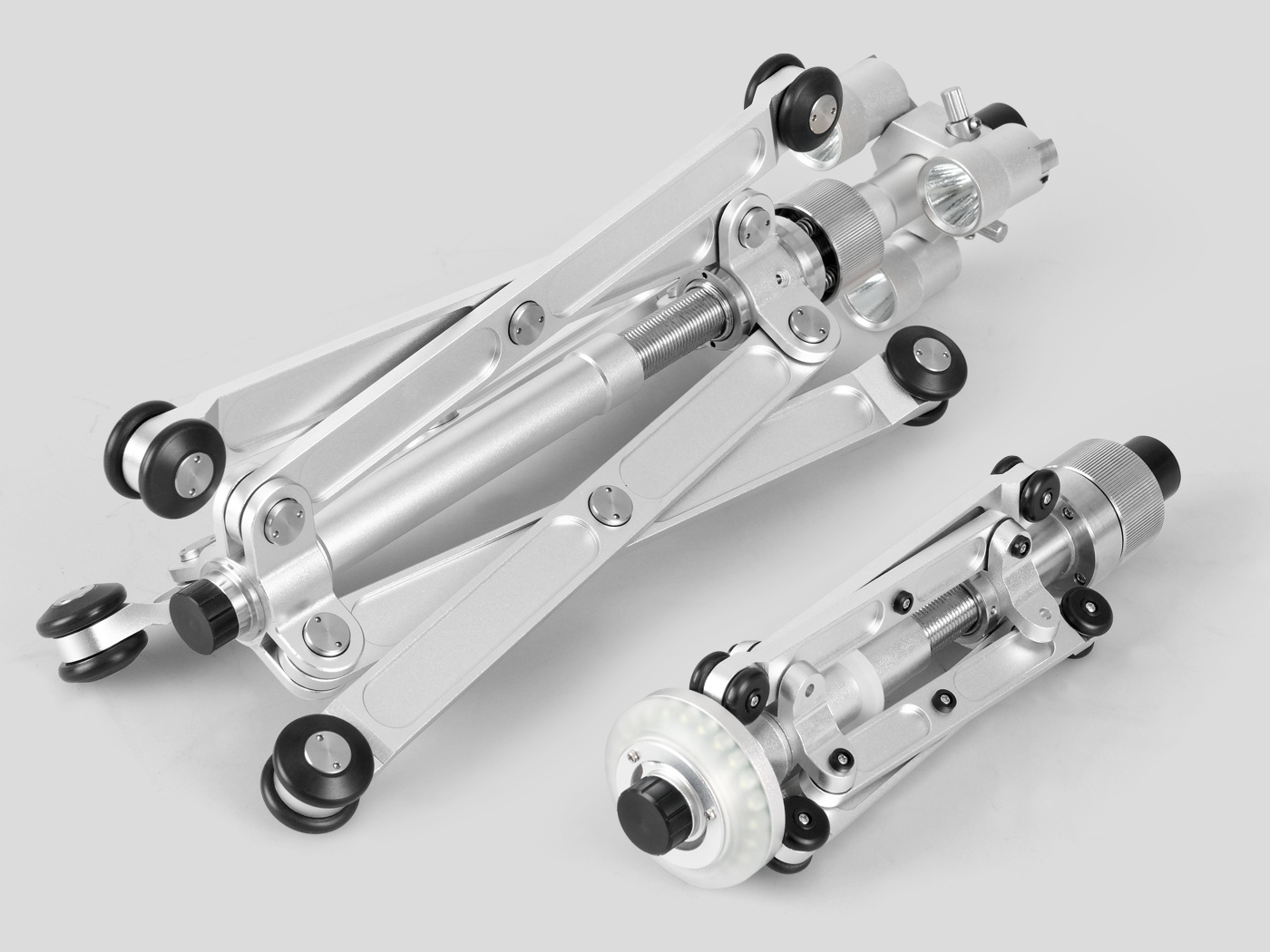

Possibilités d’extensions bon marché avec d’autres composants système VSP

Les boroscopes et endoscopes vidéo classiques sont des appareils de mesure conçus pour l’indépendance avec leur moniteur, leurs interfaces et leur électronique de commande. Le prix de chacun des appareils s’en trouve augmenté en conséquence.

Grâce au système VSP, vous faites l’économie de ces coûts et vous ne perdez plus de temps en apprentissage. Outre l'enrouleur de jonc de poussée, différents boroscopes et endoscopes sont disponibles pour le système VSP. Le connecteur universel permet de les raccorder très simplement à l’unité de commande VSP-Control.

La visualisation est assurée dans tous les cas par l’unité VSP-Control, tandis que des touches de fonction supplémentaires, placées sur la poignée pistolet du boroscope ou de l’endoscope, permettent une commande rapide.

Cliquez ici pour une vue d’ensemble de tous les composants VSP disponibles ...

Acheter

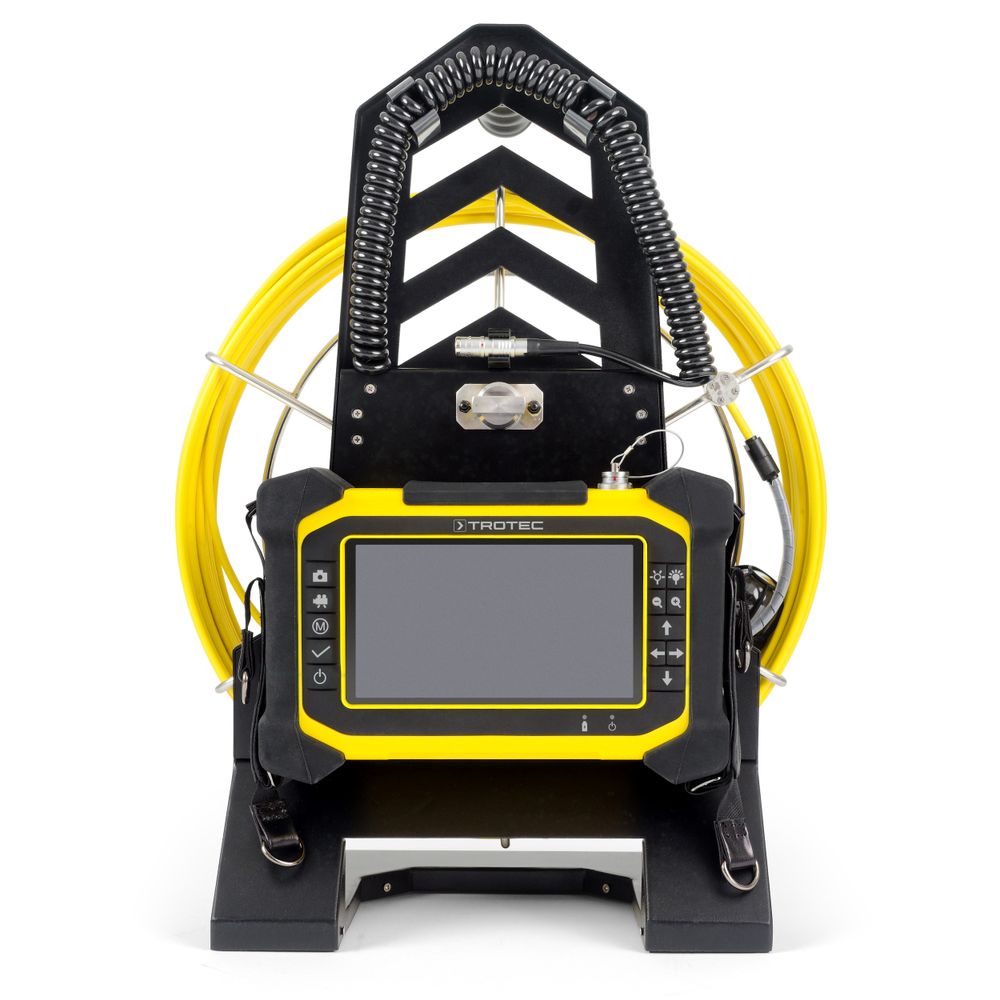

Système d'inspection VSP3041 Montrer dans la boutique en ligne Trotec

Système d'inspection VSP3041

La caméra d'inspection VSP3041 est un système utilisable de façon universelle pour l'endoscopie technique.

2 994,00 € TTC
Afficher le prix HT

Acheter

Détails

Unité de commande VSP-Control

Données techniques
Généralités
  Numéro d'article 3.110.007.110
Écran
  LCD couleur / 7 pouces
  Résolution 800 x 480 Pixel (Wide VGA)
  Luminosité 600 cd/m²
Format de fichier
  Photo JPG (1 024 x 768)
  Vidéo AVI (640 x 480 [4:3] oder 800 x 480 [16:9])
Interfaces
  USB
  Port pour carte SD
  Prise universelle pour caméra de jonc de poussée
  Borescope et vidéoscope
  (vidéo analogique NTSC/PAL en option)
Modèles de boîtiers
  ABS avec indice de protection IP64
  clavier de commande caoutchouté
  protecteurs caoutchouc latéraux
  Dragonnes
  pied dépliable
  affichage intégré de la capacité batterie
Alimentation électrique
  Bloc de batteries lithium-polymère 11,1 V
  externe (bloc d'alimentation)
Fonctions et équipement
  Commande d’orientation/de rotation de la tête de sonde
  Génération photo/vidéo
  Luminosité de l’écran
  Fonction zoom
  Paramètres système
  Gestion mémoire
Dimensions
  Longueu (sans emballage) [mm] 257
  Largeur (sans emballage) [mm] 171
  Hauteur (sans emballage) [mm] 64
Poids
  (sans emballage) [kg] 1,74
Contenu de livraison standard
Contenu de livraison standard
  VSP-Control
  Pare-soleil
  Chargeur de batterie
  Câbles USB
  Mallette de transport
  Carte SD

 Équipement de série

 disponible en option

 non disponible

Enrouleur de jonc de poussée VSP-R30

Données techniques
Généralités
  Numéro d'article 3.110.007.115
Jonc de poussée
  Type glasfaserverstärkt
  Dimensions Länge 30 m, ø 5,4 mm
  Capacité de passage en courbe à 90° Leitungen ≥ 135 mm
  Classe de protection jonc de poussée IP67 (Kamerakopf-Anschluss)
Enrouleur
  Exécution du tambour Boîtier métallique avec poignée de transport et aide à l’enroulement/au déroulement, utilisation debout ou couché, dispositif d’accrochage au dos pour fixation de l’unité de commande VSP-Control, compteur métrique numérique, câble spirale intégré avec con
Dimensions
  Longueu (sans emballage) [mm] 515
  Largeur (sans emballage) [mm] 405
  Hauteur (sans emballage) [mm] 200
Poids
  (sans emballage) [kg] 6,5

 Équipement de série

 disponible en option

 non disponible

Tête de caméra VSP-H41M

Données techniques
Généralités
  Numéro d'article 3.110.007.130
Écran
  Résolution 300 000 Pixel
Modèles de boîtiers
  Sonde inox avec coupole plastique
sonde/tête de caméra
  Mise au point manuell
  12 LED
  Profondeur de champ 15 mm bis ∞
  Champ visuel >75°
  Plage de pivotement [°] 180
  Rotation 360°
  Étanchéité bis 1 m
Dimensions
  Longueu (sans emballage) [mm] 60
  Diamètre (sans emballage) [mm] 41
Contenu de livraison standard
Contenu de livraison standard
  5 coupoles plastique de rechange

 Équipement de série

 disponible en option

 non disponible
