Système LTS

Systèmes LTS pour la détection de tracés et de points précis

Jonc de poussée en fibre de verre solide et flexible à rayon de courbure réduit

Les systèmes de détection universels LTS permettent de localiser un point précis, par ex. un défaut, tel un tuyau bouché ou l'affaissement d'une conduite etc., mais localise également le tracé de canalisations.

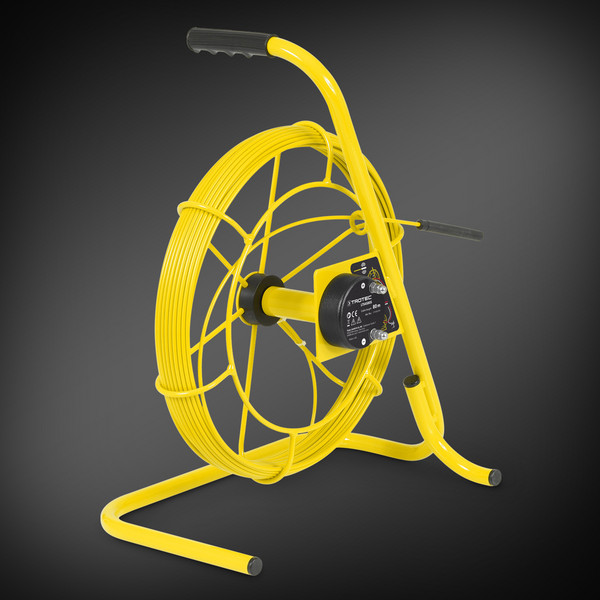

Modèle : Dévidoir compact portable pour utilisation sur chantier. Câble de fibre de verre en gaine de polypropylène avec fils de cuivre intégrés, ø 4,5 mm. Bobine de localisation, boîtier de branchement avec raccords mâles et femelles pour le raccordement de deux émetteurs, châssis en tubes d’acier peints avec dérouleur de ø 400 mm.

Tous les modèles LTS sont équipés d'une bague de transmission qui permet de faire avancer le câble de la sonde bien que l'émetteur soit branché.


Détection de canalisations

Détection de canalisations

Le câble de fibre optique des systèmes de détection comprend des fils de cuivre émettant des signaux détectables sur la longueur totale du câble par connexion d'un émetteur. À cet effet, le câble de l'émetteur est connecté au système LTS et le second est mis à la terre.

Localisation de points

Localisation de points

La tête du câble de détection des systèmes LTS comprend une sonde, laquelle est facilement détectable grâce à un champ particulièrement fort. La connexion de l'émetteur se fait à l’aide de deux câbles au niveau du boîtier de connexion du système LTS.

Les schémas montrent, à titre d’exemple, un émetteur ST-510 et un récepteur SR-24. Néanmoins, les deux systèmes de détection peuvent être utilisés avec des émetteurs et récepteurs courants du commerce fonctionnant à une fréquence de 33 kHz.

Système LTS avec émetteur à bague collectrice

Système LTC
Ø jonc de poussée / Ø tête de sonde: 4,5 mm / 12 mm
Système LTC
Longueur du jonc de poussée: 30 m, 50 m, 80 m
Système LTC
Dimensions: 210 x 440 x 490 mm
Système LTC
Profondeur de localisation maximale: env. 4 m (en fonction de la caractéristique du matériel de recouvrement)

Stabilité extrême au cisaillement avec de petits rayons de courbure en même temps
Les câbles de poussée des systèmes LTS sont composés de fibres de verre et de fils de cuivre sous un revêtement en polypropylène et réunissent ainsi toutes les caractéristiques d'un câble solide et rigide, mais suffisamment souple pour être courbé. C'est pourquoi, le câble avance rapidement, simplement et précisément même dans les tuyauteries complexes et encombrées.
Systèmes LTS pour la détection de tracés et de points précis
La localisation complète peut être effectuée par une seule personne. Les domaines d'application des dispositifs de localisation LTS comprennent tous les domaines du génie civil, par exemple l'approvisionnement en eau potable et en eau douce, la pose de câbles ou les travaux de drainage et de décharge.
systèmes de suivi

Tous les systèmes de suivi en comparaison directe :

Pour que vous puissiez trouver l’systèmes de suivi qui correspond exactement à vos besoins, vous avez ici la possibilité de comparer tous les systèmes de suivi de Trotec.

Cliquez simplement sur les modèles que vous voulez exclure de la comparaison pour les faire disparaître.

Comparaison des caractéristiques techniques

Avantages pratiques :

  • Adaptés à la détection de tracés et de points précis
  • La détection peut être assurée par une seule personne
  • Jonc de poussée en fibre de verre solide et flexible à rayon de courbure réduit
  • Bobine de localisation
  • Bague de transmission permettant de dérouler le câble de poussée, même si l'émetteur est branché

LTS4530S

Données techniques
Généralités
  Numéro d'article 3.110.005.075
Localisation de conduite
  Profondeur de localisation maximale env. 4 m (en fonction de la caractéristique du matériel de recouvrement)
  Fréquence à utiliser Multi fréquences
  Ø jonc de poussée 4,5 mm
  Ø tête de sonde 12 mm
  Longueur du jonc de poussée 30 m
Interfaces
  Vis de raccordement M4
Alimentation électrique
  externe (unité d’émission)
Modèles de boîtiers
  Métal
Dimensions
  Longueur (sans emballage) [mm] 210
  Largeur (sans emballage) [mm] 440
  Hauteur (sans emballage) [mm] 490
Poids
  (sans emballage) [kg] 3
  (emballage inclus) [kg] 6,1
Contenu de livraison standard
Contenu de livraison standard
  Manuel d’utilisation
Grandeurs mesurables et fonctions
Capteurs externes
  Émission passive d'une fréquence de localisation pour la localisation de conduites
Fonctions et équipement
  Détection d'un point précis possible
  Détection de traçé possible
  avec bague de transmission
  Frein à réglage fin

 Équipement de série

 disponible en option

 non disponible

LTS4550S

Système de localisation de conduites LTS4550S 50m Montrer dans la boutique en ligne Trotec
Données techniques
Généralités
  Numéro d'article 3.110.005.085
Localisation de conduite
  Profondeur de localisation maximale env. 4 m (en fonction de la caractéristique du matériel de recouvrement)
  Fréquence à utiliser Multi taajuus
  Ø jonc de poussée 4,5 mm
  Ø tête de sonde 12 mm
  Longueur du jonc de poussée 50 m
Interfaces
  Vis de raccordement M4
Alimentation électrique
  externe (unité d’émission)
Modèles de boîtiers
  Métal
Dimensions
  Longueur (sans emballage) [mm] 210
  Largeur (sans emballage) [mm] 440
  Hauteur (sans emballage) [mm] 490
Poids
  (sans emballage) [kg] 3,25
  (emballage inclus) [kg] 6,8
Contenu de livraison standard
Contenu de livraison standard
  Manuel d’utilisation
Grandeurs mesurables et fonctions
Capteurs externes
  Émission passive d'une fréquence de localisation pour la localisation de conduites
Fonctions et équipement
  Détection de traçé possible
  Frein à réglage fin
  avec bague de transmission
  Détection d'un point précis possible

 Équipement de série

 disponible en option

 non disponible

LTS4580S

Système de localisation de conduites LTS4580S 80m Montrer dans la boutique en ligne Trotec

Système de localisation de conduites LTS4580S 80m

Vous économisez: 278,01 €

1 278,00 € 999,99 € TTC Afficher le prix HT

Acheter

Données techniques
Généralités
  Numéro d'article 3.110.005.105
Localisation de conduite
  Profondeur de localisation maximale env. 4 m (en fonction de la caractéristique du matériel de recouvrement)
  Fréquence à utiliser Multi fréquences
  Ø jonc de poussée 4,5 mm
  Ø tête de sonde 12 mm
  Longueur du jonc de poussée 80 m
Interfaces
  Vis de raccordement M4
Alimentation électrique
  externe (unité d’émission)
Modèles de boîtiers
  Métal
Dimensions
  Longueur (sans emballage) [mm] 210
  Largeur (sans emballage) [mm] 440
  Hauteur (sans emballage) [mm] 490
Poids
  (sans emballage) [kg] 3,5
  (emballage inclus) [kg] 7,7
Contenu de livraison standard
Contenu de livraison standard
  Manuel d’utilisation
Grandeurs mesurables et fonctions
Capteurs externes
  Émission passive d'une fréquence de localisation pour la localisation de conduites
Fonctions et équipement
  Détection d'un point précis possible
  Détection de traçé possible
  avec bague de transmission
  Frein à réglage fin

 Équipement de série

 disponible en option

 non disponible
